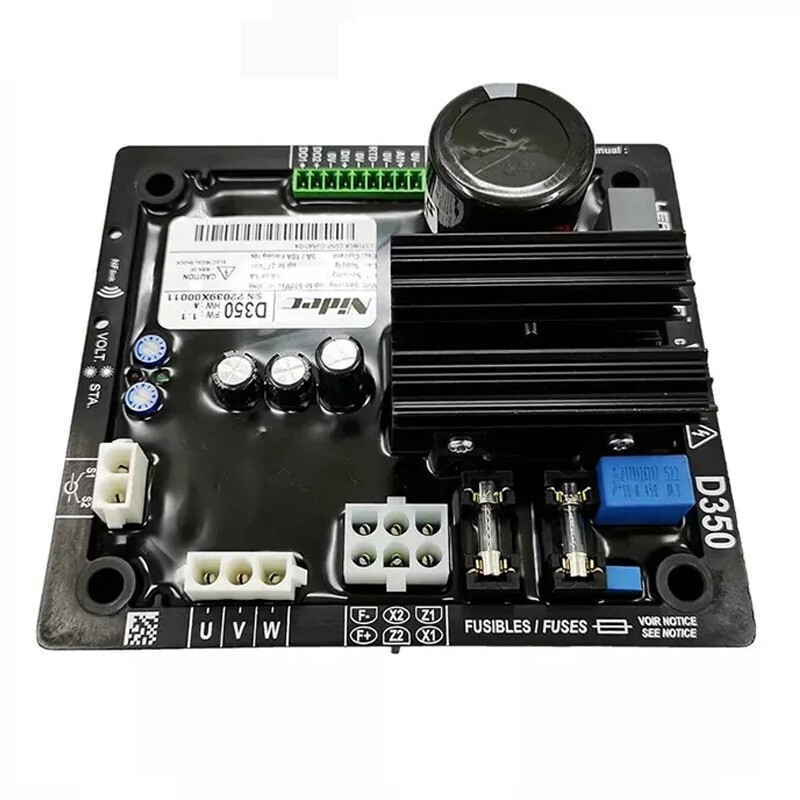

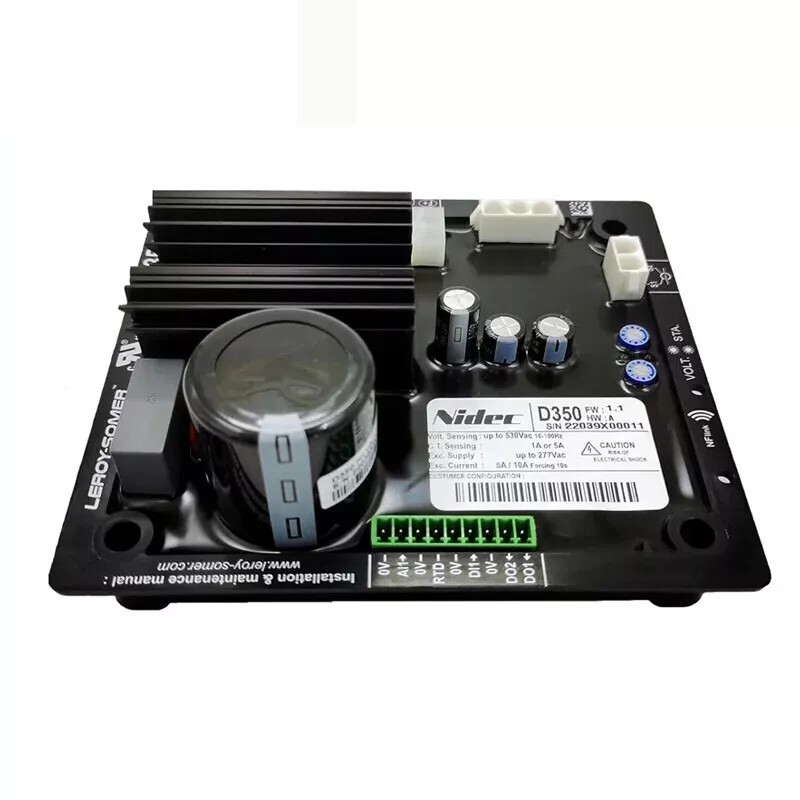

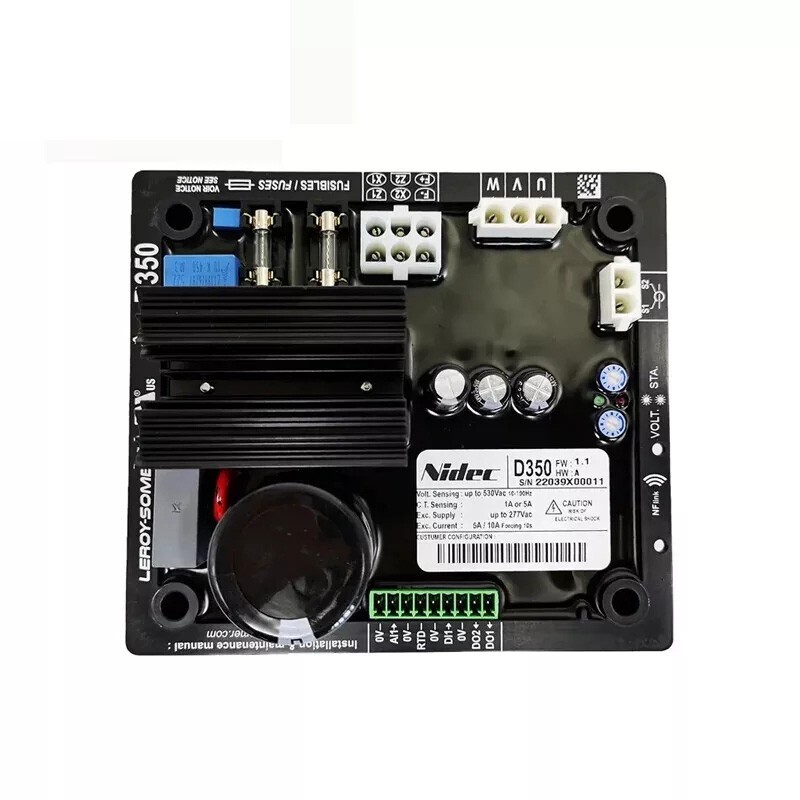

El objetivo de este regulador automático de voltaje (AVR) es gestionar alternadores con una corriente de campo que no supere los 5 A durante el funcionamiento continuo y hasta 10 A en caso de cortocircuito, con una duración máxima de 10 segundos. Su diseño está pensado para su instalación en una caja de bornes del generador o en un armario de control. Es obligatorio el cumplimiento de las normas de seguridad locales, en particular las que rigen las instalaciones eléctricas con voltajes de hasta 300 V CA fase-neutro. Al igual que sus homólogos, el AVR D350 es una placa de circuito impreso electrónica, blindada con resina de poliuretano.

D350 incluye protecciones avanzadas tales como limitación de sobreexcitación y pérdida de detección de voltaje. También incluye capacidades de detección de velocidad, con alarmas de sobre y bajo velocidad. D350 también cuenta con caída de voltaje para el funcionamiento en paralelo del grupo electrógeno, y está equipado con un módulo de aceptación de carga (LAM) para manejar eventos de impacto de carga.

ESPECIFICACIONES:
Detección de voltaje del alternador
• Trifásico sin neutro, bifásico o monofásico con neutro
• Rango trifásico: 0-530 V CA
• Consumo < 2 VA
• Medición de corriente del estator con transformador de corriente (TC)
• Rango: 0-1 A o 0-5 A
• Consumo < 2 VA
• Alimentación CA
• 4 terminales para PMG, AREP y DERIVACIÓN
• Rango: 50-277 V CA
• Consumo máximo < 3000 VA
• CC (sin gestión de precarga)
• Rango: 50-400 V CC
• Consumo máximo < 3000 VA
• Modo de Excitación; SHUNT, AREP, PMG
• Corriente nominal: 0-5 A
• Corriente de cortocircuito: 10 A máx. • Resistencia del bobinado de campo > 4 ohmios
• Frecuencia: Rango 10-100 Hz

APLICACIONES:
Compatible con alternadores LSA 42.3, LSA 42.2, LSA 44.2, LSA 44.3, LSA 46.2, LSA 46.3, LSA 47.2, LSA 49.1, LSA 49.3, LSA 50.2 y Leroy Somer.
Principalmente utilizado en grupos electrógenos SDMO, Kohler, Waukesha, Olympian, FG Wilson y Caterpillar.

NÚMEROS DE PARTE CORRESPONDIENTES, ASOCIADOS Y OBSOLETOS:
Leroy Somer R438 (obsoleto)
Leroy Somer AEM110RE017 (obsoleto)
Leroy Somer AEM110RE003 (obsoleto)
Leroy Somer RS437 (obsoleto)
FG Wilson 922-045 (obsoleto)
    SDMO 330410127 (obsoleto)
    SDMO 330410164 (obsoleto)
    5124059
    5124189
