La WHYN1-YK es una tarjeta electrónica de protección utilizada en las motosoldadoras diésel YORKING modelos YDE8500EW y YDE6500EW.

Forma parte del sistema eléctrico de protección del equipo e incorpora relés electromecánicos que permiten realizar operaciones de conmutación mediante señales eléctricas.

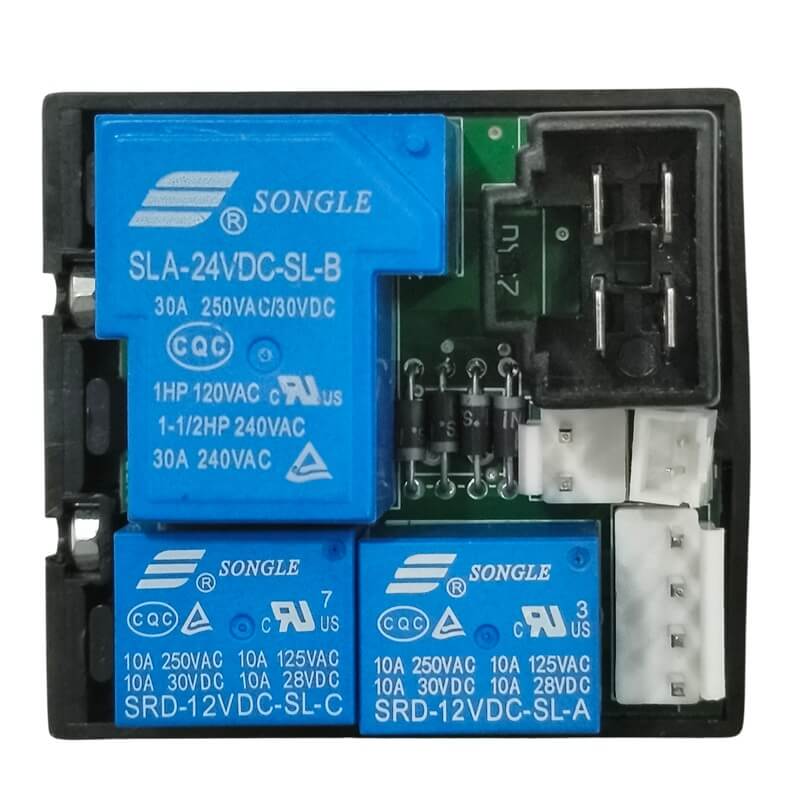

La tarjeta está compuesta por una placa de circuito impreso (PCB), tres relés SONGLE con bobinas de 12 V CC, diodos y conectores eléctricos para su integración con los demás componentes del sistema.

Su configuración incluye un relé de 30 A y dos relés de 10 A, de acuerdo con las capacidades nominales indicadas por sus fabricantes. Estos valores corresponden a los contactos de los relés y no representan la capacidad de corriente de la tarjeta completa.

Es un componente original de las motosoldadoras YORKING indicadas, destinado a la sustitución de la tarjeta correspondiente cuando se requiera su reemplazo.

ESPECIFICACIONES TÉCNICAS:

• Referencia: WHYN1-YK.

• Tipo: tarjeta electrónica de protección.

• Aplicación: motosoldadoras diésel.

• Marca del equipo: YORKING.

• Procedencia: original, según identificación suministrada.

• Tipo de circuito: placa electrónica con relés electromecánicos.

• Cantidad de relés: 3.

• Fabricante de los relés: SONGLE.

• Relé SLA-12VDC-SL-B: bobina de 12 V CC, contactos de 30 A.

• Relé SRD-12VDC-SL-C: bobina de 12 V CC, contactos de 10 A.

• Relé SRD-12VDC-SL-A: bobina de 12 V CC, contactos de 10 A.

• Componentes adicionales: diodos y conectores eléctricos.

APLICACIONES:

Motosoldadoras diésel YORKING:

• YDE8500EW.

• YDE6500EW.

NÚMEROS DE PARTE:

– WHYN1-YK.
