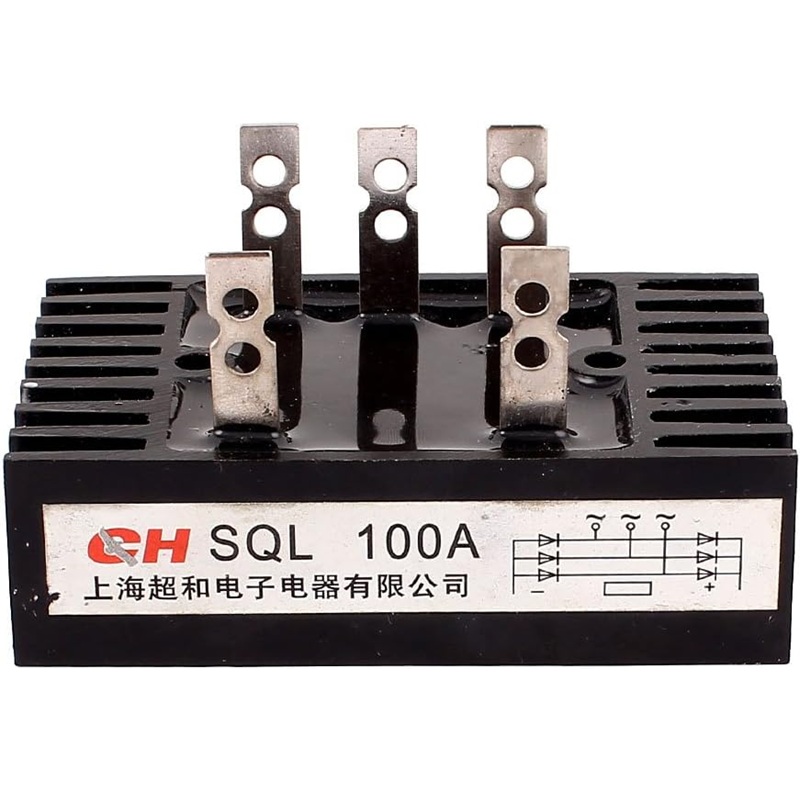

El SQL-100A 1200V es un puente rectificador de diodos trifásico compuesto por seis diodos, diseñado para convertir corriente alterna trifásica en corriente continua.

Esta variante tiene una corriente de salida de 100 A y una tensión inversa repetitiva máxima de 1200 V. El conjunto dispone de cinco terminales para las conexiones de entrada y salida del puente rectificador.

Los puentes rectificadores de esta configuración se utilizan en aplicaciones de rectificación de potencia, incluyendo fuentes de alimentación, variadores de frecuencia, alimentación de campo de motores de corriente continua y cargadores de baterías.

ESPECIFICACIONES TÉCNICAS:

• Tipo: Puente rectificador de diodos trifásico
• Referencia: SQL-100A
• Corriente de salida: 100 A
• Tensión inversa repetitiva máxima (VRRM): 1200 V
• Configuración: Puente de seis diodos
• Fases: Trifásico
• Terminales: 5
• Corriente directa promedio máxima (IFAV): 50 A
• Corriente pico de sobrecarga (IFSM): 400 A
• Corriente inversa pico repetitiva máxima (IRRM): 7 mA
• Tensión de aislamiento RMS: 2500 V
• Temperatura máxima de unión: 125 °C
• Resistencia térmica unión-carcasa: 5,0 °C/W
