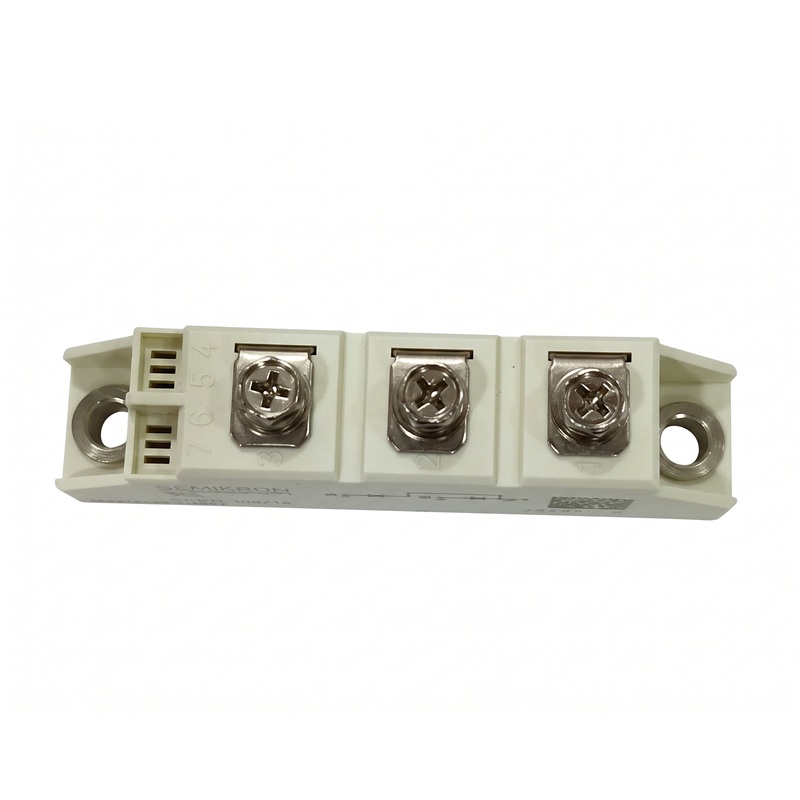

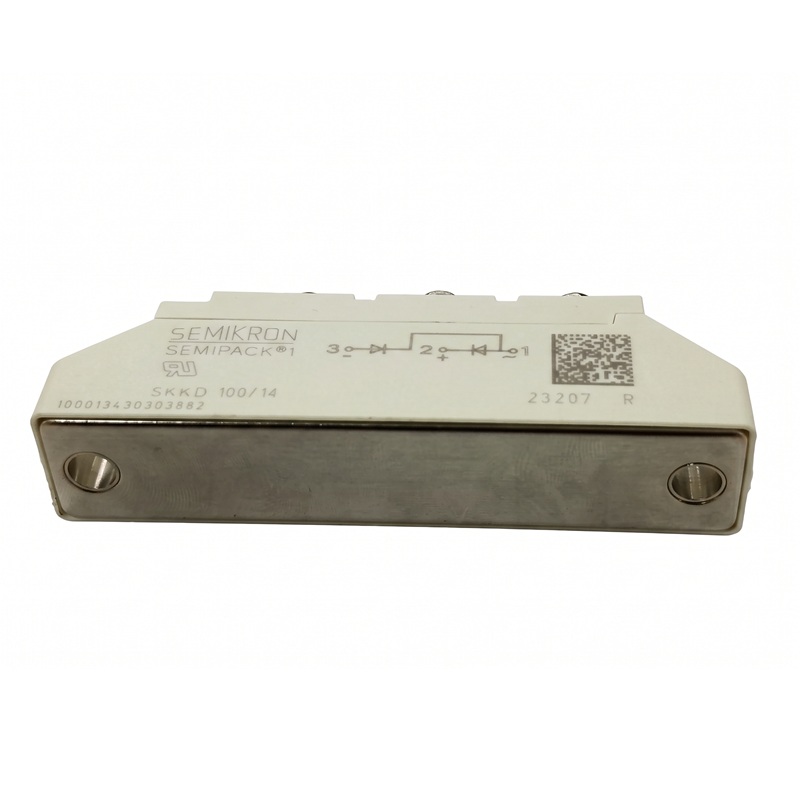

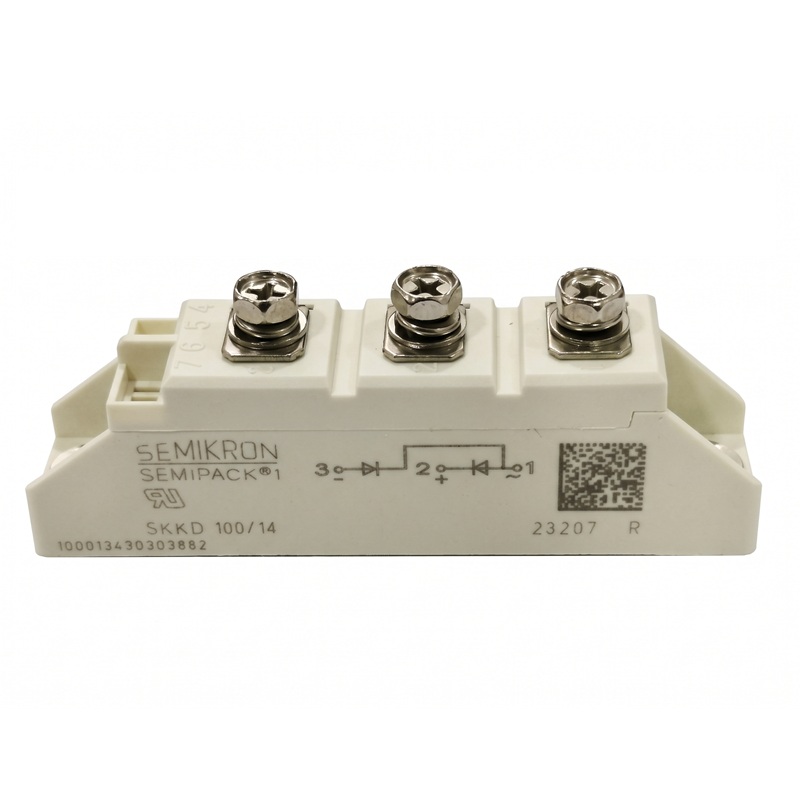

El SEMIKRON SKKD 100/14 es un módulo rectificador de diodos para aplicaciones de rectificación no controlada. Corresponde a la familia SEMIPACK 1 y utiliza una configuración SKKD de semipuente con conexión de punto medio.
Este tipo de módulo está destinado a aplicaciones como rectificadores no controlados para convertidores AC/AC, rectificación de línea para controladores de motores AC con transistores y alimentación de campo para motores DC.
ESPECIFICACIONES TÉCNICAS:
- Fabricante: SEMIKRON
- Referencia: SKKD 100/14
- Número de parte del fabricante: 07897161
- Tipo: módulo rectificador de diodos
- Configuración: SKKD, semipuente con conexión de punto medio
- Tensión inversa repetitiva máxima (VRRM): 1400 V
- Corriente directa promedio (IFAV): 100 A a 85 °C
- Corriente RMS directa (IFRMS): 175 A
- Corriente de sobrecarga no repetitiva (IFSM): 2000 A a Tj 125 °C, 10 ms
- IFSM: 2500 A a Tj 25 °C, 10 ms
- I²t: 20.000 A²s a Tj 125 °C
- I²t: 31.250 A²s a Tj 25 °C
- Caída de tensión directa máxima (VF): 1,35 V a IF 300 A y Tj 25 °C
- Tensión umbral (VTO): 0,85 V
- Resistencia diferencial (rT): 1,3 mΩ
- Corriente inversa máxima (IRD): 5 mA
- Resistencia térmica unión-carcasa (Rth(j-c)): 0,35 K/W por diodo; 0,175 K/W por módulo
- Resistencia térmica carcasa-disipador (Rth(c-s)): 0,2 K/W por diodo; 0,1 K/W por módulo
- Temperatura de unión (Tj): -40 °C a +125 °C
- Temperatura de almacenamiento (Tstg): -40 °C a +125 °C
- Aislamiento (Visol): 3600/3000 V AC rms, 50 Hz, 1 s/1 min
- Encapsulado: SEMIPACK 1
- Case: A10
- Dimensiones: 93 × 20 × 30 mm
- Peso aproximado: 95 g
- Torque de montaje al disipador: 5 ±15 % Nm
- Torque de terminales: 3 ±15 % Nm
- Base metálica aislada mediante cerámica de óxido de aluminio
- Uniones internas soldadas
- Certificación UL: archivo E 63 532
APLICACIONES:
- Rectificadores no controlados para convertidores AC/AC
- Rectificadores de línea para controladores de motores AC con transistores
- Alimentación de campo para motores DC
NÚMEROS DE PARTE:
- SEMIKRON SKKD 100/14
- 07897161
- SKKD100/14
