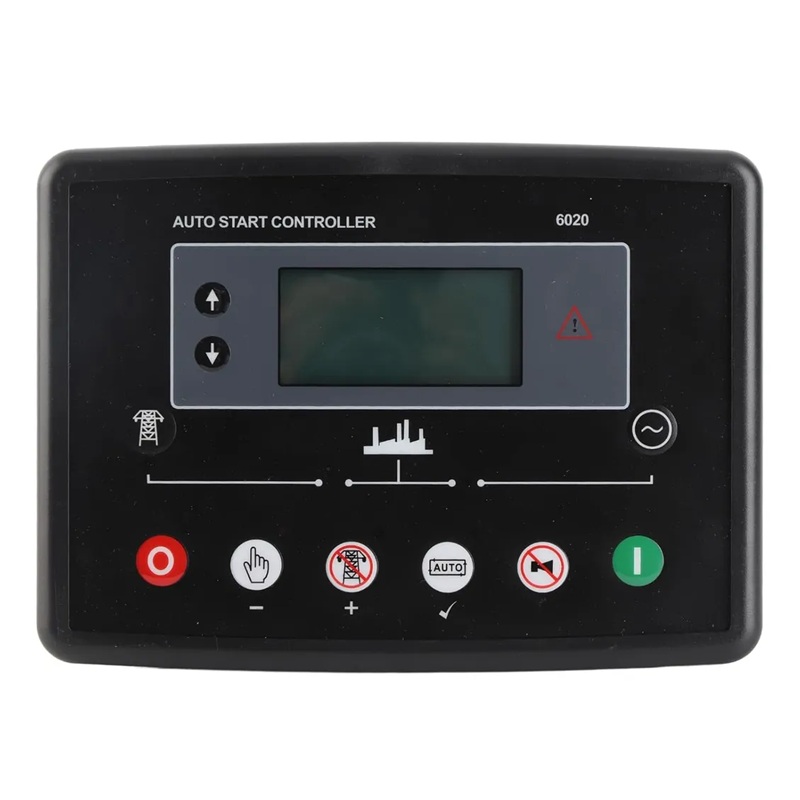

El controlador de generador DSE6020 es un módulo de Control de falla de red automático adecuado para una amplia variedad de aplicaciones individuales, diesel o gas. Monitoriza la velocidad, frecuencia, voltaje, corriente, presión de aceite, temperatura del refrigerante y nivel de combustible.
Repleto de funciones avanzadas para monitoreo de potencia, protección de generadores y configuración del sistema, el DSE 6020 MKII proporciona una solución integral para la gestión de sus sistemas de alimentación de copia de seguridad. Ofrece actualizaciones en tiempo real sobre el rendimiento del generador y permite una configuración flexible a través de software fácil de usar. Esta unidad también soporta múltiples tipos de motores, incluyendo motores Tier 4 CAN, y proporciona protección de sobrecarga incorporada, monitoreo de combustible y registros de eventos personalizables.
Características:
* Sistema de automatización: El sistema de control es una parte indispensable de la unidad y del núcleo de la unidad.La aplicación del sistema de control inteligente en la unidad ayuda a mejorar la calidad de la energía y el tipo de automatización de la unidad.
* Panel de control de arranque automático: esta máquina puede realizar control manual local y control remoto (a través de líneas de señal externas).Debe conectar correctamente la línea de control de señal a esta pantalla.
* Totalmente funcional: Controlador de generador electrónico para sistema de automatización y monitoreo independiente.Tiene funciones como encendido/apagado automático, medición de datos, alarma y tres controles remotos.
* Pantalla LCD: El controlador adopta una pantalla LCD de pantalla grande con interfaces en chino e inglés para una fácil operación.
* Panel de control automático: Basado en la función del panel de control de arranque automático, también tiene comunicación.
Especificaciones técnicas:
ALIMENTACIÓN DE C.C. TENSIÓN CONTINUA NOMINAL
8 V a 35 V continua
CAÍDAS DE ARRANQUE
Capaz de sobrevivir a 0 V durante 50 mS, siempre que la alimentación fuera de al menos 10 V antes de la caída y la alimentación se recupere a 5 V. Esto se consigue sin necesidad de baterías internas. Los LED y la retroiluminación no se mantendrán
durante el arranque.
CORRIENTE MÁXIMA DE FUNCIONAMIENTO
100 mA a 12 V, 105 mA a 24 V
CORRIENTE MÁXIMA DE ESPERA
60 mA a 12 V, 55 mA a 24 V
CORRIENTE MÁXIMA DE REPOSO
40 mA a 12 V, 35 mA a 24 V
GENERADOR Y RED ELÉCTRICA RANGO DE TENSIÓN
15 V a 415 V CA (Ph a N)
26 V a 719 V CA (Ph a Ph)
GAMA DE FRECUENCIAS
3,5 Hz a 75 Hz

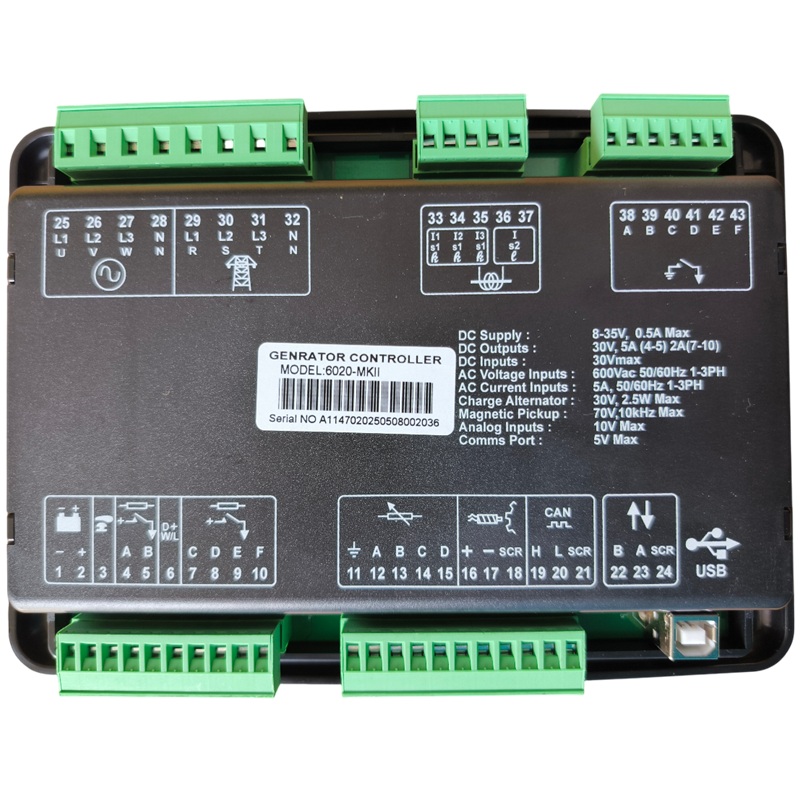

ENTRADAS
ENTRADAS DIGITALES A a F
Conmutación negativa
ENTRADAS ANALÓGICAS A a C
Configurable como: Entrada digital de conmutación negativa
0 Ω a 480 Ω
ENTRADA ANALÓGICA D
Configurable como:
Entrada digital de conmutación negativa
0 V a 10 V
4 mA a 20 mA
0 Ω a 480 Ω
SALIDAS
SALIDA A (COMBUSTIBLE)
10 A a corto plazo, 5 A continuos, a la tensión de alimentación
SALIDA B (ARRANQUE)
10 A corto plazo, 5 A continua, a tensión de alimentación
SALIDAS AUXILIARES C, D, E Y F
2 A CC a la tensión de alimentación
Especificaciones adicionales:
-
Dimensiones de panel: 216 mm x 158 mm x 43 mm (8,5 x 6,1 x 1,5o)
-
Tamaño de corte de panel: 184 mm x 137 mm (7,2 x 5,3o)
-
Tensión de funcionamiento: 8V a 35V DC, con una corriente máxima de 60 mA a 12V
-
Entradas: 6 entradas digitales, 4 entradas analógicas (configurables para varios tipos de sensores)
-
Salidas: Aspiraciones configurables y salidas de inicio (10A corto plazo, 5A continuas)
-
Evento Registro: 50 entradas de registro de eventos configurables para alarmas históricas y estado operativo
