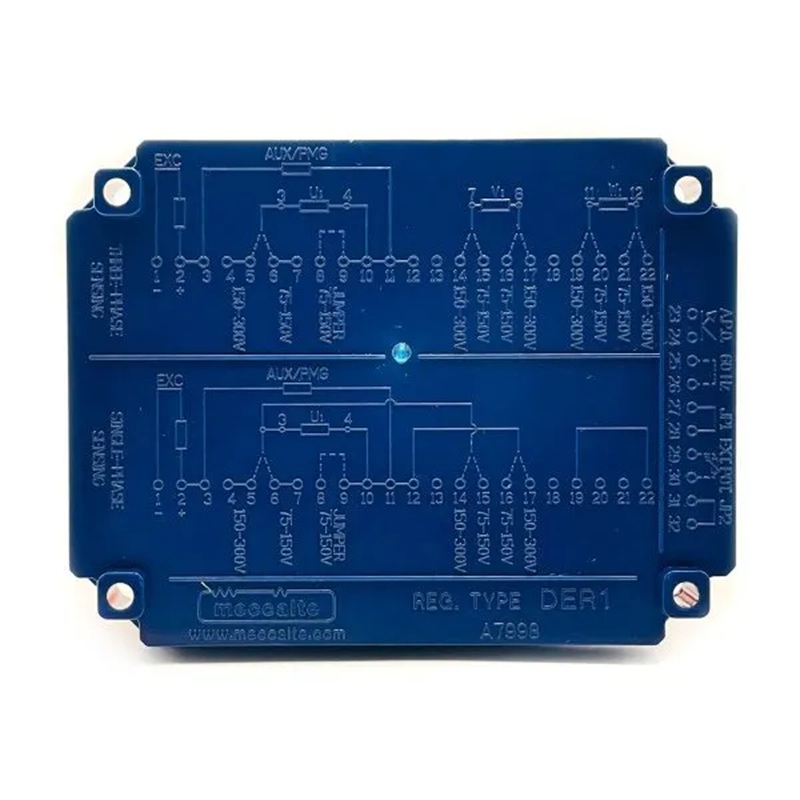

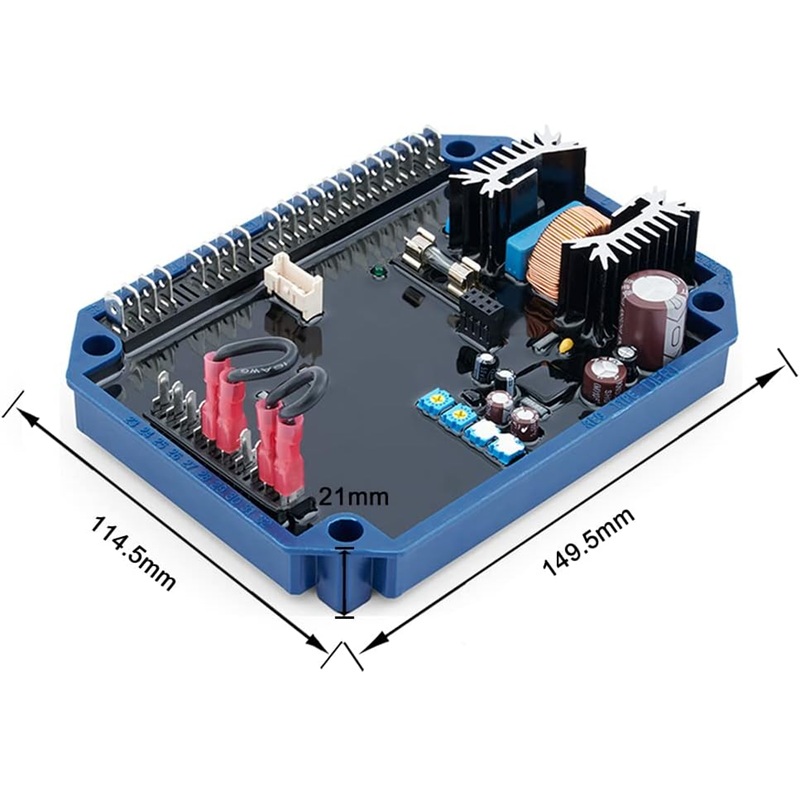

Regulador automático de voltaje AVR DER1
El DER1 es un regulador automático de voltaje digital (AVR) para alternadores síncronos. Está diseñado para controlar y mantener la tensión de salida del alternador mediante un sistema de regulación digital basado en DSP.
El regulador permite sensado monofásico o trifásico, reconocimiento automático del tipo de sensado y regulación de tensión en diferentes rangos según la configuración del alternador.
Especificaciones técnicas:
- Tipo: Regulador automático de voltaje digital AVR
- Modelo: DER1
- Tecnología de control: DSP
- Aplicación: Alternadores síncronos
- Alimentación: 40 a 270 VAC
- Frecuencia de alimentación: 12 a 72 Hz
- Corriente máxima continua de salida: 5 A DC
- Corriente máxima transitoria: 12 A pico
- Rango de sensado de tensión: 75 a 300 VAC
- Rango de sensado 1: 75 a 150 VAC
- Rango de sensado 2: 150 a 300 VAC
- Sensado: Monofásico o trifásico
- Reconocimiento automático de sensado monofásico/trifásico
- Precisión de regulación estática: ±1 %
- Precisión en condiciones estabilizadas: ±0,5 %
- Caída y sobretensión transitoria: ±15 %
- Tiempo de recuperación de tensión: menos de 300 ms
- Temperatura de operación: −25 °C a +70 °C
- Arranque suave: Programable
- Protección contra sobrecorriente de excitación
- Protección contra subvelocidad
- Alarmas de sobretensión y subtensión
- Protección contra pérdida/subexcitación
- Protección para cortocircuitos temporales
- Ajustes: VOLT, STAB, AMP y Hz
- Selección de frecuencia: 50/60 Hz
- Control remoto de tensión mediante señal analógica o potenciómetro externo
- Comunicación: USB mediante módulo USB2DxR opcional
- Fusible de protección: 5 A de acción rápida
Compatible con alternadores Mecc Alte auto-regulados.
La configuración DER1 está optimizada para alternadores Mecc Alte de las Series 3 a 38. La versión DER1/A está optimizada para las Series 40, 43 y 46 y utiliza parámetros predeterminados diferentes.
NOTA SOBRE DER1 Y DER1/A
Mecc Alte dispone de las versiones DER1 y DER1/A. Ambas pertenecen a la misma familia de reguladores, pero tienen diferentes parámetros predeterminados. La versión DER1 está optimizada para alternadores Mecc Alte Series 3 a 38, mientras que DER1/A está optimizada para Series 40, 43 y 46.
