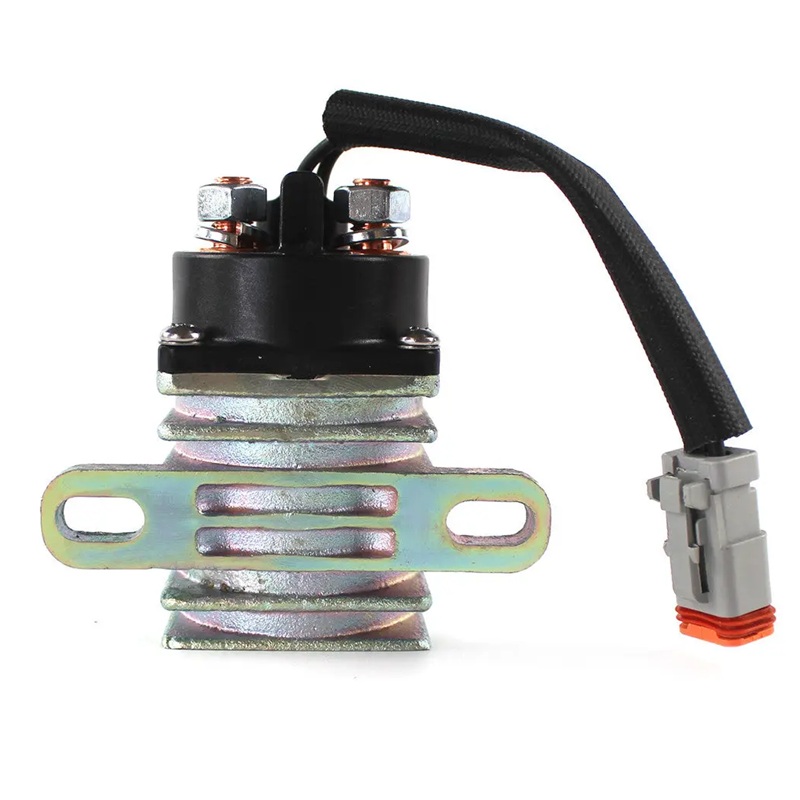

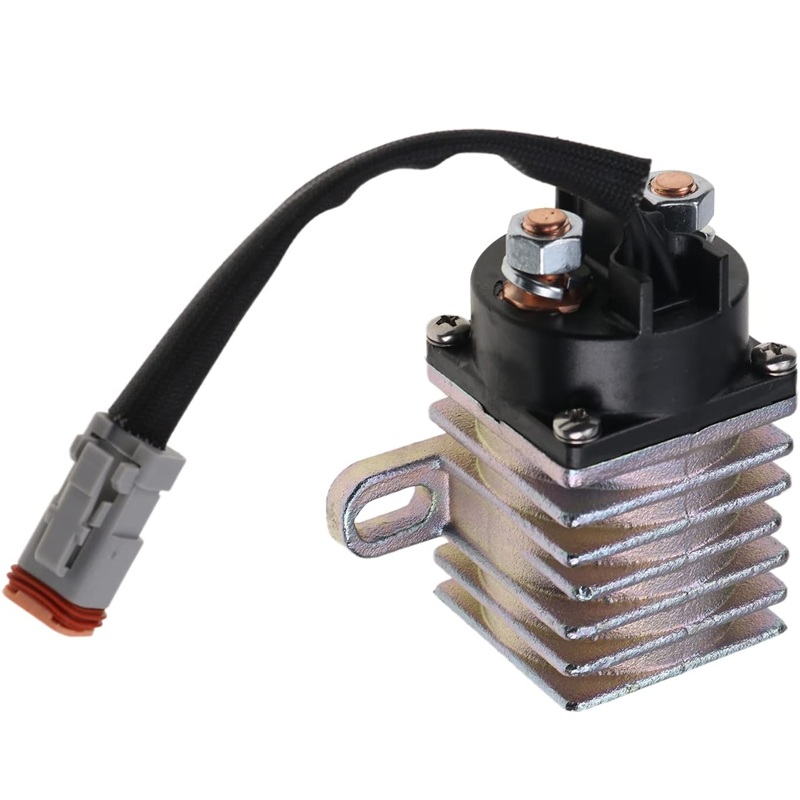

El relé magnético de arranque 241-8368 es un componente eléctrico de servicio continuo diseñado para controlar circuitos de alta corriente mediante una señal de baja corriente. Se utiliza en sistemas de arranque, control eléctrico y alimentación de equipos Caterpillar® y JLG®, proporcionando una activación confiable, protección del circuito y una eficiente transferencia de corriente para el correcto funcionamiento del equipo.

Especificaciones técnicas:

• Nombre OEM: Switch GP-Magnetic Relay
• Tipo de producto: Relé magnético / Solenoide de potencia
• Voltaje de bobina: 24 VDC
• Corriente continua: 100 A
• Corriente de sobretensión: 400 A
• Ciclo de trabajo: 100% continuo
• Tipo de contacto: Normalmente abierto (NO)
• Material de contacto: Cobre
• Voltaje de conmutación: 24 VDC
• Terminales de contacto: Dos (2) pernos roscados 5/16″-24

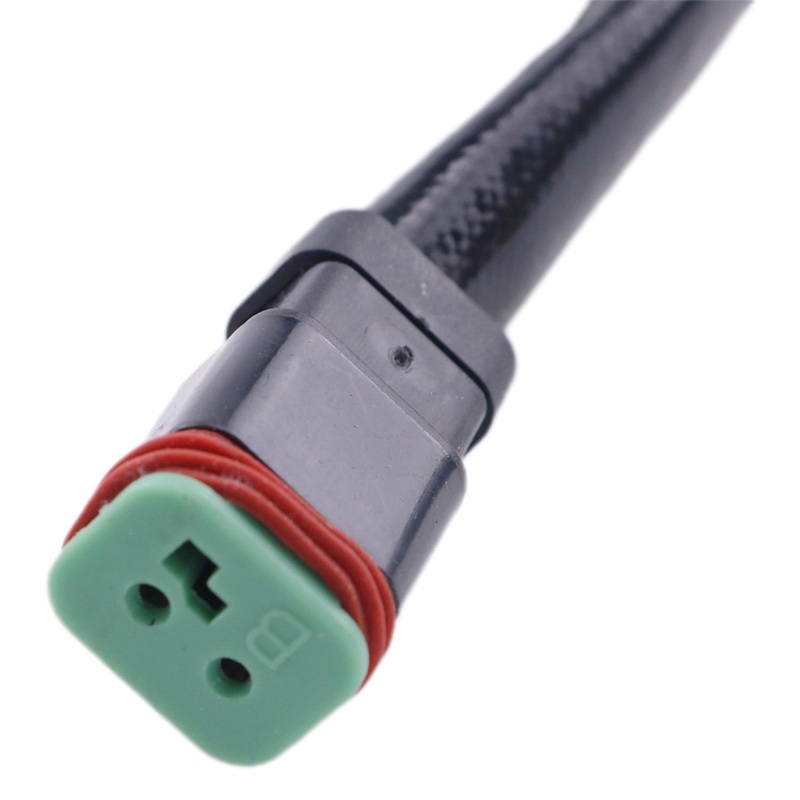

• Conector: Compatible con Deutsch de 2 pines
• Configuración de bobina: Cables aislados sin conexión a tierra (Ungrounded Leads)
• Terminal de alta corriente: Tipo estándar
• Soportes de montaje: Orificios cerrados
• Tipo de soporte: Carcasa de fundición de precisión con soporte integrado a 90° respecto a los terminales
• Ubicación del soporte: Posición estándar integrada en la carcasa
• Longitud del interruptor: 3.3 pulgadas (83.8 mm)
• Longitud del cable: 6 pulgadas (152.4 mm)
• Ancho: 3.4 pulgadas (86.4 mm)
• Altura: 1.8 pulgadas (45.7 mm)
• Temperatura de operación: -40 °F a 185 °F (-40 °C a 85 °C)
• Peso aproximado: 2 lb (910 g)

Números de parte alternativos:

• 2418368
• 398-0940
• 2915064
• 3740150
• CA2418368

Compatible con:

JLG Lift: 1230ES, 1532R, 1930ES, 1932R, 2030ES, 2032ES, 2630ES, 2632ES, 2646ES, 3246ES, 3248RS.

Motores industriales: 3512B, 3512C, 3512E, 3516E, C4.4, C9.3, C9.3B, C13, C13B, C15, C18, C27, C32, C175-16, C175-20, SPF343C, SPF743, Q230, XQP200.

Excavadoras: 311F LRR, 312D2, 312D2 GC, 312D2 L, 312 GC, 312 GX, 313, 313D2, 313D2 LGP, 313 GC, 313 GX, 315, 315 GC, M315D, M315D2, M315F, M315GC, 316, 316 GC, M316D, M316F, 317, 317 GC, M317D2, M317F, 318D2 GC, 318D2 L, M318D, M318D MH, M318F, M319, 320, 320D, 320D GC, 320D L, 320D2, 320D2 GC, 320D2 L, 320 GC, 320 GX, 320GX, 323, 323D L, 323D2 L, 323 GC, 323 GX, 325, 326, 326D2 L, 326 GC, 329D2, 330 GC, 330D2, 333, 335, 336, M320, M320D2, M320F, M322D, M322D MH, M322D2 MH, M322F, M323F, M324D2 MH, M325D L MH, M325D MH, M330D, MH300D, MH300D 40 ES, 5110B, 5130B, 5230B.

Motoniveladoras: 12H, 12H ES, 12H NA, 12K, 12M, 12M 2, 12M 3, 120H, 120H ES, 120H NA, 120K, 120M, 135H, 140H, 140K, 140M, 143H, 14H, 14M, 160H, 160K, 160M, 163H, 16H, 16M, 18M3, 24H, 24M.

Camiones articulados: 725, 725C, 725C2, 730, 730C, 730C2, 730C2 EJ, 735, 735B, 735C, 740, 740 GC, 740B, 740C, 745, 745C, D250E II, D300E II, D350E II, D400E II.

Camiones mineros: 769D, 770, 770G, 772, 772G, 773D, 773E, 773F, 775E, 775F, 777F, 777G, 785, 785B, 785C, 785D, 789, 789B, 789C, 789D, 793D, 793F, 794 AC, 795F AC, 797F.

Cargadores frontales de ruedas: 924G, 924GZ, 924H, 924HZ, 924K, 928G, 928H, 928HZ, 930G, 930H, 930K, 938G, 938G II, 938H, 938K, 950 GC, 950G, 950H, 950K, 962G, 962H, 962K, 966F II, 966G, 966H, 966K, 966M, 966M XE, 972G, 972H, 972K, 972M, 972M XE, 980G II, 980H, 980K, 980M, 980M XE, 982M, 986H, 988H, 988K, 990H, 990K, 992K, 993K, 994D, 994F, 994H.

Track-Type Tractor (Bulldozer): D5N, D5R LGP, D6G2 LGP, D6K, D6N, D6R, D6T, D7E, D7G, D7R, D8R, D8T, D9R, D9T, D10R, D10T, D11R, D11T.

Wheel Skidder: 515, 525, 525B, 525C, 525D, 535B, 535C, 535D, 545, 545C, 545D, 555D.

Wheel Feller Buncher: 533, 543, 553C, 563C, 573C, 2470C, 2570C, 2670C, HA770, HA870, TK370, TK380.

Track Feller Buncher: 1090, 1190, 1190T, 1290T, 1390, 2290, 2390, 2391, 2491, 2590, TK711, TK721, TK722, TK732, TK741, TK751, TK752.

Pipelayer: 561N, 572R, 572R II, 583T, 587T, PL61, PL83, PL87.

Load Haul Dump (LHD): R1700G, R1700GA, R2900G.
